Насосы для химических производств

На химических производствах насосы являются одним из наиболее востребованных типов оборудования. Они необходимы для организации быстрой и безопасной перекачки разнообразных реагентов и реактивов, то есть – веществ с различными химическими и физическими свойствами:

  • едких и нейтральных;
  • жидких и вязких;
  • чистых и замутнённых, и т.д.

Соответственно, требования к рабочим характеристикам таких насосов достаточно строги и разнообразны. Насосы для химических производств специально разрабатываются и производятся с расчётом на соответствие этим требованиям.

Разные модели насосов выполняются из материалов, химически совместимых с разными группами веществ; с конструкционными особенностями, позволяющими качать густые или загрязнённые вещества; или же способными отмерить ровно то количество особого реактива, которое необходимо в конкретный производственный момент.

Основные виды насосов для химических производств.

Центробежные насосы

Одним из частых требований на крупных производствах выступает экономичность – способность перекачивать значительные, даже гигантские объёмы жидких химикатов, затрачивая при этом возможный для такой ситуации минимум электроэнергии. Центробежные насосы здесь держат пальму первенства со своим КПД, превышающим 90%.

К примеру, каталог центробежных насосов Debem включает горизонтальный насос серии MB 180, способный перекачивать до 75 тысяч (!) литров жидкости в час. Жидкость при этом, кстати, может содержать взвешенные частицы диаметром почти до сантиметра – возможность перекачки загрязнённых сред является ещё одной отличительной чертой многих центробежных насосов.

EtatronИталия

Мембранный дозировочный насос Etatron D-AA

1 433 2 072
Выберите параметры Этот товар имеет несколько вариаций. Опции можно выбрать на странице товара.
Частота тактов в минуту

60

Вариант производительности

135/10

,

150/7.5

,

158/8

,

257/6

,

278/3.5

,

278/4

,

300/5

,

478/2.5

,

478/3

,

535/2

,

535/2.5

,

79/12

Страна

Италия

Габариты

360x200x470

Ход пистона

10

Корпус

Алюминий

Дисплей

Нет

Напряжение

230/400 В

Тип насоса

Мембранный

Высота подъёма | м

3

EtatronИталия

Мембранный дозировочный насос Etatron D-BA

1 225 1 559
Выберите параметры Этот товар имеет несколько вариаций. Опции можно выбрать на странице товара.
Частота тактов в минуту

120

Вариант производительности

135/10

,

158/8

,

257/6

,

278/3.5

,

278/4

,

300/5

,

478/2.5

,

478/3

,

535/2

,

535/2.5

,

79/10

Страна

Италия

Габариты

360x200x470

Ход пистона

10

Корпус

Алюминий

Дисплей

Нет

Напряжение

230/400 В

Тип насоса

Мембранный

Высота подъёма | м

3

Однако, стоит вернуться к вопросу химии материалов. Проточная часть, т.е. детали насоса, непосредственно контактирующие с перекачиваемым веществом, у центробежных насосов изготавливается из материалов, в разной степени устойчивых к воздействию химически активных веществ – кислот, щелочей и т.д. Относительно «слабым» звеном в данном случае являются упругие уплотнители, необходимые для предотвращения проникновения жидкости от проточной части к приводу через втулку ведущего вала. В контакте с некоторыми едкими веществами они изнашиваются довольно быстро, а техническое обслуживание для их замены требует остановки насоса.

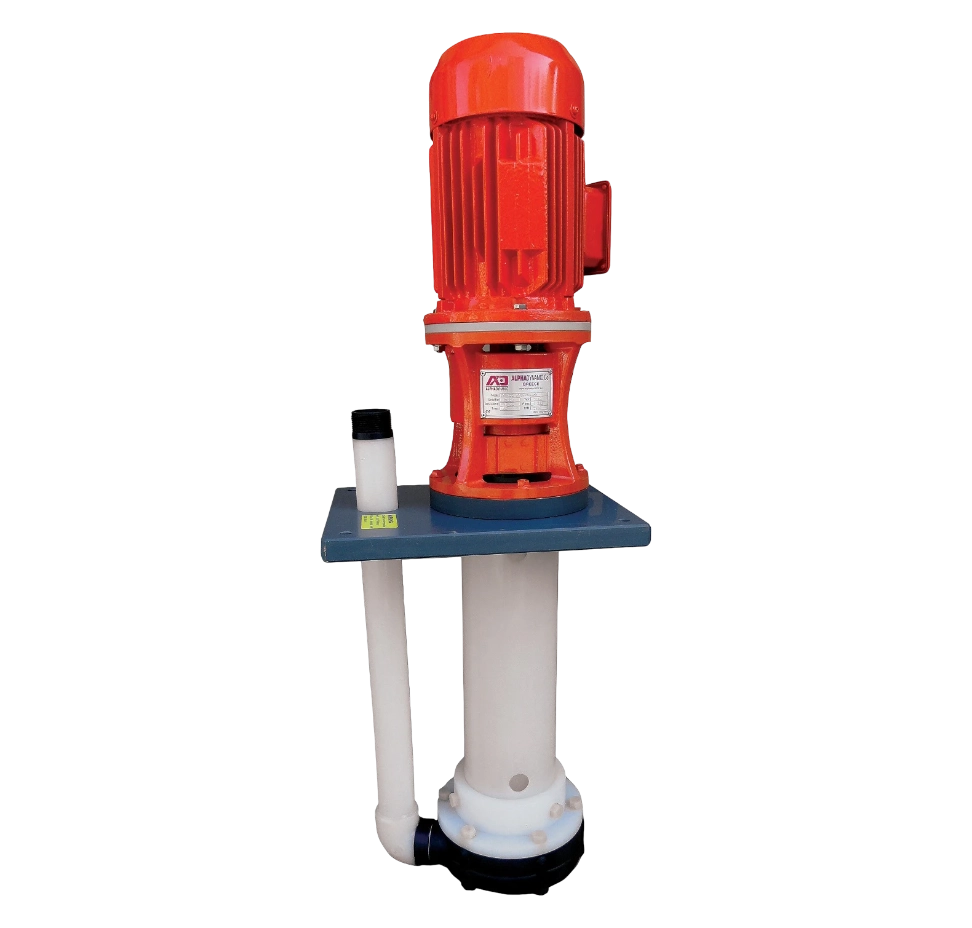

Своеобразным решением этой проблемы могут считаться вертикальные центробежные насосы. Они не уступают горизонтальным по производительности (те же макс. 75 «кубов» в час), и способности работать с загрязнённой жидкостью (частицы до 12 мм), но отличаются своеобразной конфигурацией: состоят из «сухой» верхней части с электроприводом и погружной части, которая устанавливается непосредственно в ёмкость с перекачиваемым веществом.

При правильном подборе материалов погружная часть не страдает от активности химиката, а уплотнители между погружной и «сухой» частями не требуются, так как перекачиваемая жидкость выводится через отдельный патрубок и с местом соединения частей насоса не контактирует.

DebemИталия

Химический насос DEBEM IM 110 PP, 1000 мм

297 390
В корзину
Диаметр частиц | До, мм

6

Страна

Италия

Класс пылевлагозощиты

F

Материалы проточной части

PP

Материал исполнения

PP

Мощность двигателя | Квт

1000

Напор | м

15

Напряжение

230/400 В 50 Гц

Производитель

Debem

Производительность | м/час

20

Вязкость

500

Высота погружной трубы | мм

1000

DebemИталия

Химический насос DEBEM IM 110 PP, 1250 мм

297 390
В корзину
Диаметр частиц | До, мм

6

Страна

Италия

Класс пылевлагозощиты

F

Материалы проточной части

PP

Материал исполнения

PP

Мощность двигателя | Квт

1000

Напор | м

15

Напряжение

230/400 В 50 Гц

Производитель

Debem

Производительность | м/час

20

Вязкость

500

Высота погружной трубы | мм

1250

Но подобная конфигурация, с вертикальной установкой над ёмкостью, не всегда удобна с технологической точки зрения. Существует другое решение.

Вопрос уплотнений полностью решён в герметичных насосах с магнитной муфтой. Тип установки у них стандартный, консольно-горизонтальный, а основное отличие от «обычных» центробежных насосов заключается в способе передачи вращательного момента от привода к крыльчатке насоса. Прямое соединение отсутствует, между приводом и проточной частью – глухая герметичная переборка. Взаимодействие осуществляется посредством мощного магнитного поля постоянных магнитов, расположенных во внешней и внутренней частях передаточной муфты.

Таким образом, проточная часть представляет собой фактически автономный отсек, и даже без каких-либо уплотнителей протечки в ней полностью исключены. Кстати, этот фактор ценится ещё и ввиду повышенной экологической безопасности перекачки.

Debem360Италия

Химический насос DEBEM MB 100 PP

95 841
В корзину
Диаметр частиц | До, мм

7

Страна

Италия

Класс пылевлагозощиты

F

Материалы проточной части

PP

Материал исполнения

PP

Напор | м

10

Напряжение

230/400 В 50 Гц

Производитель

Debem

Производительность | м/час

9

Вязкость

500

DebemИталия

Химический насос DEBEM MB 100 PVDF

168 912
В корзину
Диаметр частиц | До, мм

7

Страна

Италия

Класс пылевлагозощиты

F

Материалы проточной части

PVDF/ECTFE

Материал исполнения

PVDF

Напор | м

10

Напряжение

230/400 В 50 Гц

Производитель

Debem

Производительность | м/час

9

Вязкость

500

Диафрагменные насосы

Не всегда на химическом производстве требуется высокий объём подачи вещества; в некоторых случаях определяющим фактором является точное дозирование такой подачи. В случае с центробежными насосами использование расходомеров и расчёта времени работы насоса решают задачу не полностью.

В связи с этим нельзя не упомянуть промышленные мембранные насосы диафрагменного типа, которые не могут похвастаться такой производительностью, как центробежные (впрочем, максимальный объём и тут внушительный – до 650 литров в минуту, т.е – 39 000 л/час), зато могут плавно регулировать объём подачи – от 0 до 100%. Это достигается при помощи пневматического привода, который в данном случае уместнее электродвигателя. Здесь есть ещё одно преимущество: пневмопривод может располагаться сепаратно, в отдельном помещении. Воздуховод от него может быть произвольной протяжённости, а пневматический принцип действия толкателя мембранного насоса совершенно исключает искрообразование, что при организации перекачки некоторых веществ может быть крайне важным моментом.

Debem360Италия

Пневматический насос Debem BOXER 100 ALU

91 701
В корзину
Давление

7

Диаметр частиц | До, мм

4

Страна

Италия

Материалы проточной части

Алюминий

Материал исполнения

ALU

Напор | м

70

Производитель

Debem

Производительность | л/м

150

Высота всасывания

5 м

Debem360ИталияЗапчасти

Пневматический насос Debem BOXER 100 PP

79 281
В корзину
Давление

7

Диаметр частиц | До, мм

4

Страна

Италия

Материалы проточной части

PP

Материал исполнения

PP

Напор | м

70

Производитель

Debem

Производительность | л/м

150

Высота всасывания

5 м

Прочие виды насосов.

Существуют и иные виды химических насосов, в той или иной мере используемых на различных предприятиях:

Плюс, для каждого вида насосов существуют отдельные серии и модели, различающиеся по техническим характеристикам, возможностям и проч.

Подробности об упомянутых здесь, а также иных типах насосов можно узнать из соответствующих им разделов каталога, а также из отдельных статей нашего раздела «Информация».
