Электронный анализатор воды представляет собой современное цифровое устройство, предназначенное для сбора и анализа данных, поступающих со встроенных и/или внешних датчиков, а также для осмысленного реагирования на эти данные путём организации подачи требуемого химического реагента. Таким образом автоматизируется контроль качества (состояния) воды в системе и, одновременно, при наличии отклонений от заданного состава, это состояние оперативно нормализуется.
Анализаторы жидкости (контроллеры)
Etatron
ИталияФотометрическая система ePHOTON на 5 измеряемых параметров
Etatron
ИталияEtatron eControl 1 100/250V
Etatron
ИталияEtatron eControl 2 100/250V
Etatron
ИталияАнализатор жидкости eSELECT-M 2 PH-RX 100-240V

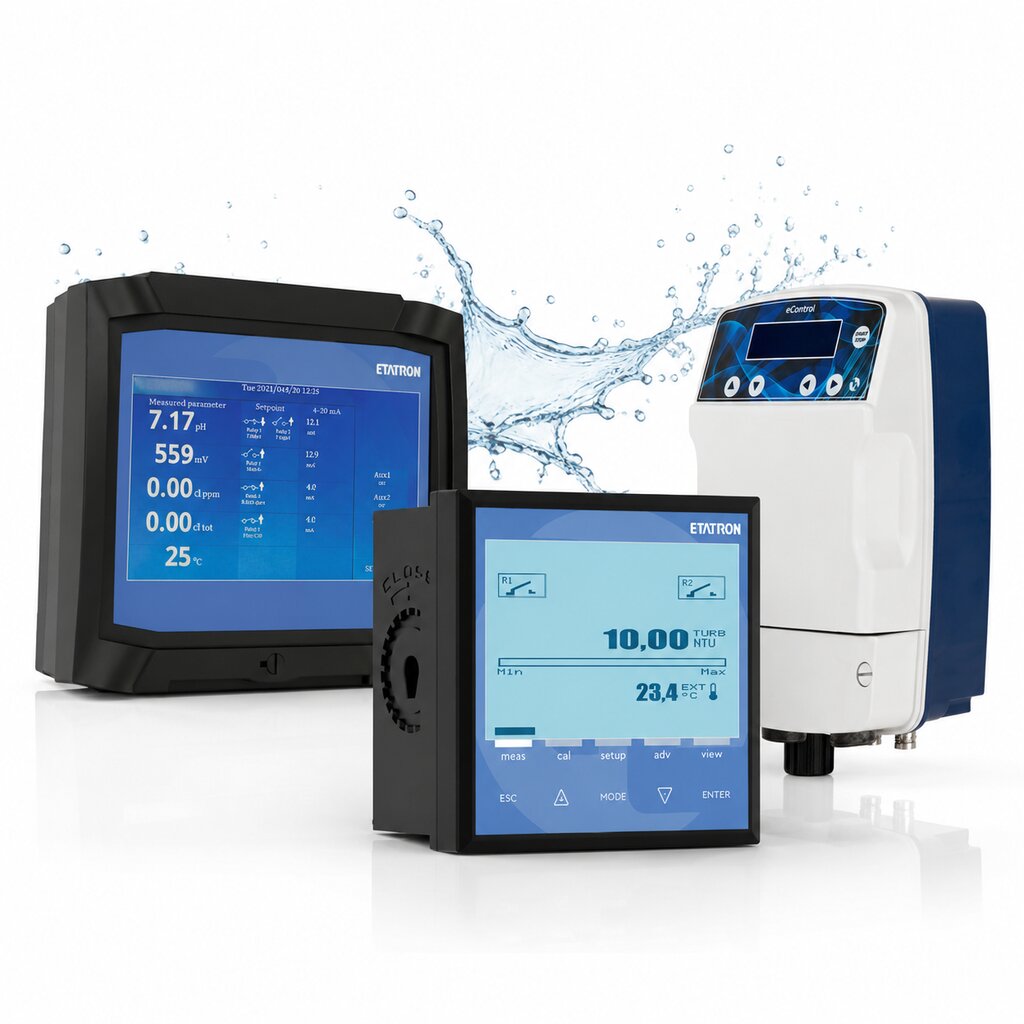

Анализаторы жидкости контролируют состояние воды и рабочих растворов: pH, RedOx, свободный и общий хлор, электропроводность, растворённый кислород или мутность — в зависимости от модели и датчиков.
Контроллер может передавать команды насосам-дозаторам, клапанам и автоматике. В каталоге ПластТайм представлены серии Etatron eCONTROL, eSELECT, ELIGERE, MINIMUS и ePHOTON.
Как работают анализаторы жидкости
Датчик измеряет параметр в трубопроводе, ёмкости или проточной ячейке. Контроллер показывает результат и при необходимости сравнивает его с заданной уставкой.
При отклонении от уставки прибор отправляет команду исполнительному устройству. Например, в системе коррекции pH совместимый насос включается через реле либо регулируется сигналом 4–20 мА.
| Метод | Назначение |
|---|---|
| pH | Измерение кислотности и управление коррекцией pH. |
| RedOx (ОВП) | Окислительно-восстановительный потенциал в мВ; не равен концентрации свободного хлора. |
| Хлорный датчик | Определение концентрации свободного либо общего хлора. |
| Фотометрия DPD | Циклическое измерение хлора по изменению окраски пробы; ePHOTON FREE/TOTAL измеряет свободный и общий хлор. |
| Электропроводность, кислород, мутность | Отдельные датчики и соответствующие входы контроллера. |
Конструктивные особенности и преимущества
Измерительные каналы рассчитаны на определённые типы датчиков. Их сочетание необходимо сверять по артикулу, особенно при одновременном контроле pH, RedOx и хлора.
- Датчики и пробоотбор. Монтаж в держателе или проточной ячейке; давление, температура и расход должны соответствовать паспорту.
- Управляющие выходы. В зависимости от исполнения доступны реле, 4–20 мА и блокировки по потоку или уровню реагента.
- Работа с существующей автоматикой. Контроллер можно подобрать к совместимым насосам и шкафам управления.
- Контроль между ручными измерениями. Датчиковые системы отслеживают параметры в процессе работы; фотометр обновляет результат по циклу анализа.
- Фотометрический блок. Для ePHOTON необходимы реагенты и подвод с отводом воды, а дополнительные параметры измеряются отдельными датчиками.
eCONTROL: компактные контроллеры
Решение для одного или двух измерительных каналов: отдельная коррекция pH, контроль RedOx или измерение хлора с подходящим датчиком.
eCONTROL 1 предназначен для одного основного параметра. eCONTROL 2 имеет два канала; в зависимости от подключения возможны комбинации pH и RedOx либо pH и свободного хлора. Для хлорного датчика на eCONTROL 2 используется первый канал.
Управление дозированием выполняется через релейные выходы, а в предусмотренных исполнениях — через 4–20 мА. Перед заказом сверяйте совместимость датчиков и насоса по артикулу.

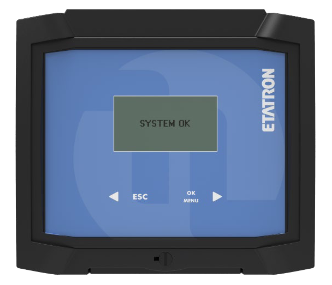

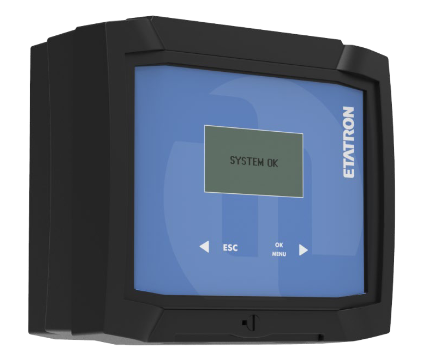

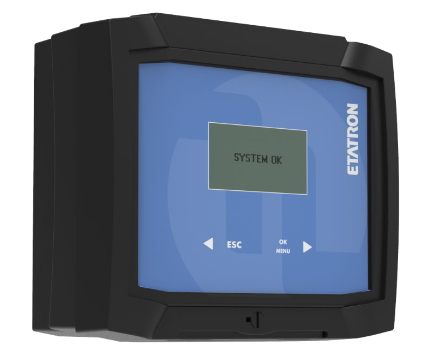

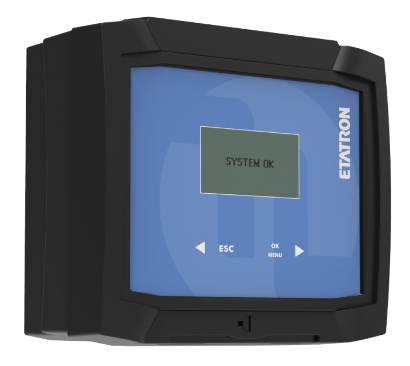

ELIGERE: многоканальный контроль
Серия для контроля нескольких параметров с выбором подходящих входов, исполнения и способа монтажа.

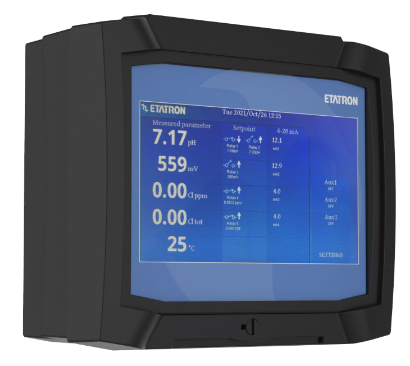

В линейке представлены варианты для pH, RedOx, хлора и электропроводности. ELIGERE 01 CD COOL рассчитан на градирни: контролирует электропроводность, управляет продувкой и внешним дозированием по предусмотренным режимам. ELIGERE TOUCH в соответствующей версии измеряет pH, RedOx, свободный и общий хлор.
Для щитового монтажа доступно исполнение SR. Возможность подключения к EtaCloud и сочетания датчиков необходимо сверять по конкретной модели и паспорту.

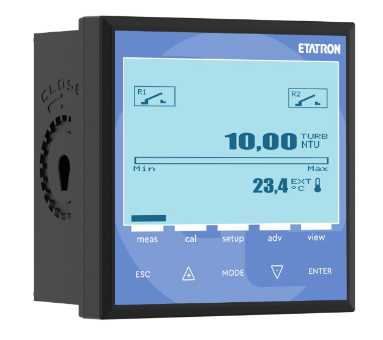

MINIMUS: кислород и мутность
Специализированный контроллер для водоподготовки и технологических процессов, где важно измерять растворённый кислород либо мутность.
MINIMUS настраивается на один основной показатель — кислород или мутность — с совместимым датчиком. Для одновременного измерения этих параметров нужны два измерительных контура.
В предусмотренных исполнениях доступны программируемые выходы 4–20 мА для передачи показаний в АСУ ТП. Диапазон и условия установки выбирают по паре «контроллер — датчик».
eSELECT и ePHOTON
eSELECT предназначен для контроля pH, RedOx и хлора в разных сочетаниях, а ePHOTON — для автоматического фотометрического измерения хлора.
eSELECT M1, M2 и M3 имеют соответственно один, два и три измерительных канала; подходящий набор входов определяется исполнением. Четырёхканальный eSELECT B4 в соответствующей комплектации контролирует pH, RedOx, свободный и общий хлор.
ePHOTON FREE измеряет свободный хлор, а FREE/TOTAL — свободный и общий методом DPD. В многопараметрических системах pH, RedOx и температура поступают от отдельных датчиков. Для фотометрии нужны реагенты, стабильная подача и отвод пробы.
Как выбрать анализатор жидкости за пять шагов
Для точного подбора важны не только количество каналов, но и метод измерения, схема пробоотбора и совместимость исполнительных устройств.
- Определите параметры и диапазоны. Укажите, какие показатели измеряются одновременно, а для хлора — свободный, общий или оба.
- Выберите метод. RedOx-электрод измеряет ОВП; для хлора в мг/л нужен хлорный датчик либо фотометр DPD. Учитывайте состав воды и обслуживание.
- Проверьте каналы по артикулу. Например, eSELECT M2 pH–Rx измеряет pH и RedOx; исполнение pH(Rx)–Cl подбирают отдельно.
- Согласуйте монтаж. Уточните температуру, давление, расход через ячейку, крепление, датчики и калибровочные средства.
- Сверьте управление. Укажите насосы, клапаны, АСУ ТП и необходимость блокировки по отсутствию протока или низкому уровню реагента.
Сферы применения и обслуживание
Контроллеры используют в бассейнах, СПА, системах водоподготовки, очистки стоков, градирнях и промышленных линиях.
- Бассейны и СПА: pH и параметры обеззараживания, при необходимости свободный и общий хлор.
- Очистка воды и стоков: pH, электропроводность, мутность, растворённый кислород.
- Градирни: электропроводность, продувка и дозирование реагентов.
- Промышленность: контроль рабочих растворов и передача показаний в автоматику.
При вводе в эксплуатацию проверяют пробоотбор, калибровку и управляющие сигналы. Далее обслуживают датчики, измерительные ячейки и реагенты по паспортам. При расхождении с ручным тестом сравнивают одну пробу и проверяют условия измерения.
Для подбора сообщите назначение установки, состав воды, диапазоны показателей, температуру и схему подключения. ПластТайм поможет подобрать контроллер, датчики и комплектующие.
Остались вопросы?
Наш менеджер ответит на любые вопросы связанные с оборудованием.
Часто задаваемые вопросы
Подборка вопросов, которые чаще всего задают специалистам PlastTime:
Для чего нужен анализатор жидкости?
Он получает показания от датчиков, отображает их и, если настроено управление, подаёт команду дозирующему насосу или клапану при отклонении от заданного значения.
Какие показатели можно контролировать?
В каталоге есть приборы для измерения pH, RedOx (ОВП), свободного и общего хлора, электропроводности, растворённого кислорода и мутности. Температуру измеряют модели с соответствующим входом и датчиком.
Чем RedOx отличается от измерения свободного хлора?
RedOx измеряет окислительно-восстановительный потенциал в милливольтах. Для концентрации свободного хлора в мг/л необходим совместимый хлорный датчик или фотометр.
Что показывает общий хлор?
Общий хлор включает свободный и связанный. Связанный хлор определяют по разнице между общим и свободным, измеренными в одной пробе.
Как выбрать количество измерительных каналов?
Определите, сколько показателей требуется одновременно. Для pH и свободного хлора нужен двухканальный прибор с подходящей парой входов; для общего хлора дополнительно проверяют отдельный канал или фотометрический режим FREE/TOTAL.
Можно ли подключить существующий насос-дозатор?
Да, если управляющий выход анализатора совместим со входом насоса. Проверяют релейное управление ON/OFF или сигнал 4–20 мА и конкретные модели оборудования.
Что заказывать вместе с контроллером?
Проверьте комплект датчиков, держатель или проточную ячейку, монтажные элементы и калибровочные растворы. Для фотометра также нужны измерительные реагенты.
Можно ли установить датчики в байпас?
Да, если датчик и держатель рассчитаны на проточный монтаж. Давление, температура и расход через ячейку должны соответствовать паспортным ограничениям.
Когда необходима калибровка?
Калибруйте датчики при вводе в эксплуатацию и далее по инструкции производителя. При расхождении с ручным тестом проверьте пробоотбор, состояние датчика, реагенты и калибровку на одной пробе.
Какие данные нужны для подбора и коммерческого предложения?
Сообщите назначение установки, состав и температуру воды, измеряемые показатели и диапазоны, место монтажа, давление и расход пробы. Если насосы или шкаф автоматики уже установлены, приложите их модели или схему подключения.
