Перистальтические дозирующие насосы Etatron D.S. рекомендованы к использованию там, где требуется автоматизированная перекачка и дозирование жидких веществ в максимально плавном, щадящем режиме, не доступном для иных видов насосов. Особенности конструкции и применяемые при изготовлении материалы позволяют с успехом использовать перистальтические дозирующие насосы Etatron во многих областях промышленности и хозяйствования, в фармацевтике, при лабораторных исследованиях и даже в быту.
- - отлично подходит
- - подходит с ограничениями
- - не подходит
- - недостаточно данных

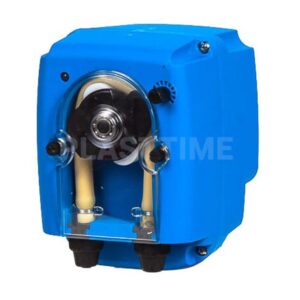

Перистальтический дозирующий насос Etatron B-FCD 01-03
Перистальтический дозирующий насос Etatron B3-V 01-03
Перистальтический насос дозатор Etatron BioClean Control/B 01-03
Перистальтический насос дозатор Etatron F 05-01
Перистальтический насос дозатор Etatron F-T 05-01
Перистальтический дозирующий насос Etatron B3-V 04-03
Перистальтический дозирующий насос Etatron B-FCD 03-03
Перистальтический насос дозатор Etatron BioClean Control/B 03-03
Перистальтический насос дозатор Etatron F 11-01
Перистальтический насос дозатор Etatron F-T 11-01
Принцип действия

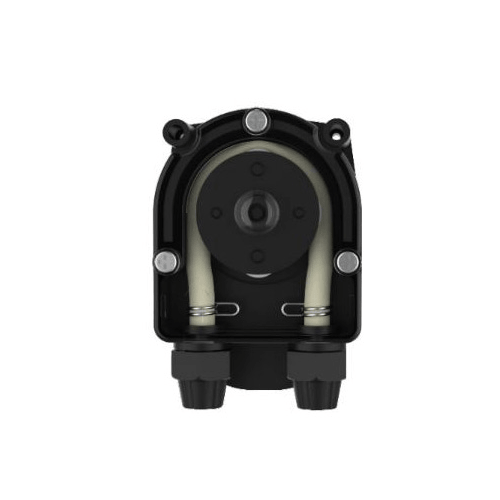

Принцип действия насоса перистальтического типа заимствован у природы и сходен с некоторыми естественными процессами, протекающими в живых организмах. Гибкая трубка (шланг) с содержащейся в ней жидкостью плотно прижимается к U-образной стенке насоса движущимся вдоль неё роликом. Таким образом, в шланге образуется изолированная секция, жидкость из которой по мере продвижения ролика выталкивается в сторону выходного клапана насоса. В то же время, в следующей секции образуется вакуум, благодаря чему через входной клапан засасывается следующая порция жидкости. Секция запирается и продвигается очередным роликом; процесс циклически повторяется. Ролики симметрично расположены на вращающемся колесе насоса, их количество может варьироваться и в зависимости от его модели.
Видео
Перистальтические дозирующие насосы ETATRON: полный обзор серийного ряда
Перистальтические насосы занимают особое место в линейке дозирующего оборудования ETATRON D.S. S.p.A. — итальянского производителя с более чем 45-летней историей. В отличие от мембранных соленоидных насосов, где дозирование осуществляется за счёт возвратно-поступательного движения мембраны, перистальтические (шланговые) насосы работают по принципу механической имитации естественной перистальтики: роллеры последовательно сдавливают стенки эластичного шланга, создавая «пробку» жидкости, которая продвигается по шлангу по мере вращения роллеров.
Этот принцип обеспечивает ряд фундаментальных преимуществ: отсутствие обратных клапанов, которые могли бы засоряться или изнашиваться; минимальное воздействие на дозируемую жидкость; способность работать с вязкими и абразивными средами; а также простота обслуживания, сводящаяся в основном к периодической замене рабочего шланга.
Шланговые насосы ETATRON представлены несколькими сериями, каждая из которых ориентирована на определённые задачи и условия эксплуатации. Рассмотрим их подробнее.
Серия F PER: компактные решения для OEM-применений
Серия F PER — это ультракомпактные перистальтические насосы с фиксированной производительностью, предназначенные для установки в различные системы и блоки безнапорного дозирования при непостоянном использовании. Корпус насоса выполнен из кислотостойкого полипропилена, рабочие роллеры и шланг защищены прозрачной крышкой из поликарбоната.
Модельный ряд охватывает производительность от 0,5 до 6 литров в час при противодавлении 1 бар. Доступны модификации с рабочим шлангом из Santoprene® (стандарт) или, по запросу, из силикона. Ниппели забора и сброса рассчитаны на подсоединение шланга диаметром 4Ч6 мм. Стандартное электропитание — 230 В 50 Гц, однако для ряда моделей предусмотрены исполнения на 12 В постоянного тока, 24 В постоянного и переменного тока, что делает серию F PER универсальным решением для встраивания в самое различное оборудование. Важная особенность: насосы поставляются в OEM-исполнении, без монтажного комплекта — без клапанов забора и впрыска и без шлангов. Это позволяет интеграторам самостоятельно комплектовать насос необходимыми аксессуарами под конкретную задачу. Основные области применения — встраивание в системы водоподготовки, лабораторное оборудование, системы дозирования моющих средств, малое химическое производство, установки обратного осмоса.
Серия B PER: регулируемая производительность для профессиональных задач
Серия B PER — это шаг в сторону более серьёзных и ответственных применений. В отличие от F-серии, насосы B PER оснащены ручной регулировкой производительности в диапазоне от 10 до 100 процентов при помощи потенциометра, расположенного на передней части корпуса. Корпус выполнен из химически стойкого армированного полипропилена, рабочая часть защищена прозрачной крышкой из поликарбоната.
Механизм насоса включает в себя рабочий шланг в сборе с ниппелями, четыре роллера и шариковый подшипник для поддержки вала. Ниппели забора и сброса рассчитаны на шланг 4х6 мм.
В линейке представлены три основные модели: производительностью 1 литр в час при давлении 3 бара (шланг 3,2х9,6 мм), 4 литра в час при 3 барах (шланг 4,8х9,6 мм) и 12 литров в час при 1 баре (шланг 6,4х9,6 мм). Универсальное входное напряжение 90–260 В переменного тока делает насосы пригодными для эксплуатации в любых электросетях; по запросу доступны модификации на 12 и 24 В постоянного или переменного тока.
Габариты устройства — всего 90х137х109 мм, что позволяет легко встраивать его в ограниченные пространства. Области применения охватывают системы водоподготовки среднего масштаба, химическое дозирование в промышленности, подачу моющих и дезинфицирующих средств, поддержание заданной концентрации реагентов, а также системы для бассейнов и аквапарков.
Серия BH PER: повышенная производительность до 100 литров в час
Для задач, требующих значительных объёмов дозирования, ETATRON предлагает серию BH PER (расшифровывается как «Big Head» — большая головка). Это перистальтические насосы повышенной производительности с регулировкой в диапазоне 0–100 процентов. Флагман модели — BH3-V PER — развивает производительность до 100 литров в час при противодавлении 1,5 бара. Питание — универсальное 90–260 В переменного тока, потребляемая мощность составляет всего 20 Вт. Рабочий шланг имеет типоразмер 9,6х15,9 мм. Габариты насоса — 108х170х183 мм, вес нетто — 1,5 кг.
Регулировка производительности осуществляется потенциометром через специальное отверстие на передней части корпуса при помощи пластиковой отвёртки, которая входит в комплект поставки. Корпус изготовлен из антикислотного полипропилена, рабочая часть защищена прозрачной крышкой из поликарбоната. Механизм включает рабочий шланг с ниппелями, четыре роллера и шариковый подшипник. Материал рабочего шланга может быть выбран из четырёх вариантов: Santoprene® (стандартно), Norprene®, Silicone или Tygon-LFL — в зависимости от химической совместимости с дозируемой средой. Высота самовсасывания достигает 2 метров, максимальная высота нагнетания — 10 метров.
Насос рассчитан на непостоянное использование. Области применения включают дозирование в системах подготовки питьевой воды, очистку сточных вод, химическую промышленность, системы охлаждения (градирни), сельское хозяйство — везде, где требуются большие объёмы дозирования при относительно невысоком давлении.

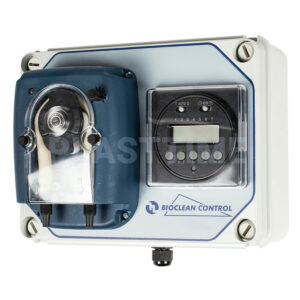

Серия BIOCLEAN CONTROL: автоматическое дозирование по таймеру
BIOCLEAN CONTROL — это готовое интегрированное решение, объединяющее перистальтический насос и встроенный электронный таймер в одном корпусе. Корпус выполнен из антикислотного пластика GW PLAST®. Встроенный цифровой таймер имеет 8 программируемых циклов для ежедневного или недельного программирования работы. Таймер работает от литиевой батареи, сохраняя настройки до 5 лет.
Программируемые параметры включают часы (24-часовой формат), дни недели (от понедельника до воскресенья), до 8 циклов включения и выключения. Предусмотрены режимы ручного управления (всегда включено), автоматического (по программе) и ручной остановки. Минимальное время включения между двумя точками — 1 минута.
В линейке представлены модели с производительностью от 1,3 до 10 литров в час при противодавлении 1 бар. Скорость вращения двигателя варьируется от 25 до 108 оборотов в минуту в зависимости от модели. Регулировка производительности в диапазоне 0–100 процентов осуществляется изменением скорости вращения двигателя с помощью потенциометра на передней части насоса. Габариты — 201х171х140 мм, класс защиты IP65, рабочий шланг — Santoprene®. В комплект поставки входят клапан впрыска, клапан забора, шланги забора и сброса, а также подробная инструкция по установке и обслуживанию.
Это идеальное решение для дозирования по временному графику — перекиси водорода, гипохлорита натрия, кислот, коагулянтов, флокулянтов, моющих препаратов. Особенно востребовано в автоматических станциях дозирования, где подача реагента должна осуществляться строго по расписанию, а не непрерывно.
Материалы и аксессуары: гибкость под любую задачу
Все перистальтические насосы ETATRON отличаются гибкостью в выборе материалов проточной части. Рабочие шланги доступны в четырёх основных исполнениях: Santoprene® — стандартный материал, обладающий отличной химической стойкостью и широким температурным диапазоном; Silicone — для пищевых и фармацевтических применений, с высокой эластичностью; Norprene® — с повышенной стойкостью к озону, ультрафиолету и агрессивным средам; Tygon-LFL — специальная формула для низкого выделения веществ, применяемая в чувствительных средах. Важно помнить: при замене шланга Santoprene® на Norprene® требуется одновременная замена рабочих роликов в сборе.
Ниппели, клапаны забора и впрыска реагента изготавливаются из полипропилена. По запросу доступны клапаны в различных конфигурациях — с шаровым клапаном из нержавеющей стали, с залипающими клапанами из Viton® (FPM) или EPDM, что позволяет подобрать оптимальное сочетание материалов для любой химической среды.
Сравнительный обзор серий
Если обобщить, то серия F PER — это самые компактные модели с фиксированной производительностью для OEM-встраивания. Серия F-T PER добавляет к ним встроенный таймер циклической работы. Серия B PER даёт возможность плавной ручной регулировки в широком диапазоне и универсальное питание, что делает её основным рабочим инструментом для средних нагрузок. Серия BH PER — мощный агрегат для больших расходов до 100 литров в час. И наконец, BIOCLEAN CONTROL — это готовое автономное решение с программируемым таймером, не требующее внешних контроллеров.
Заключение
Перистальтические насосы ETATRON D.S. S.p.A. предлагают широкий спектр решений для задач дозирования жидких реагентов — от малых OEM-встраиваемых модулей до мощных промышленных агрегатов производительностью 100 литров в час. Принцип перистальтического дозирования обеспечивает высокую точность, надёжность и минимальные требования к обслуживанию, а разнообразие материалов рабочих шлангов и комплектующих позволяет подобрать насос практически под любой тип химического реагента. Благодаря универсальности электропитания (от 12 В постоянного тока до 260 В переменного), компактным габаритам и возможности интеграции в различные системы, оборудование ETATRON успешно применяется в водоподготовке, химической промышленности, сельском хозяйстве, в системах для плавательных бассейнов, аквапарков, градирен и многих других отраслях.
