Станция дозирования eONE GUARD 3 PH/CL

eONE GUARD 3 PH/CL PANEL (SCLO 3 HYCHLOR): профессиональный контроль pH и свободного хлора для бассейнов до 800 м³

Для общественных бассейнов объёмом до 800 м³ поддержание стабильного уровня pH и концентрации свободного хлора является критическим условием санитарной безопасности. Прямое измерение хлора, в отличие от косвенного контроля через окислительно-восстановительный потенциал (RedOx), даёт точное и достоверное значение концентрации дезинфицирующего агента, что особенно важно для соблюдения нормативных требований.

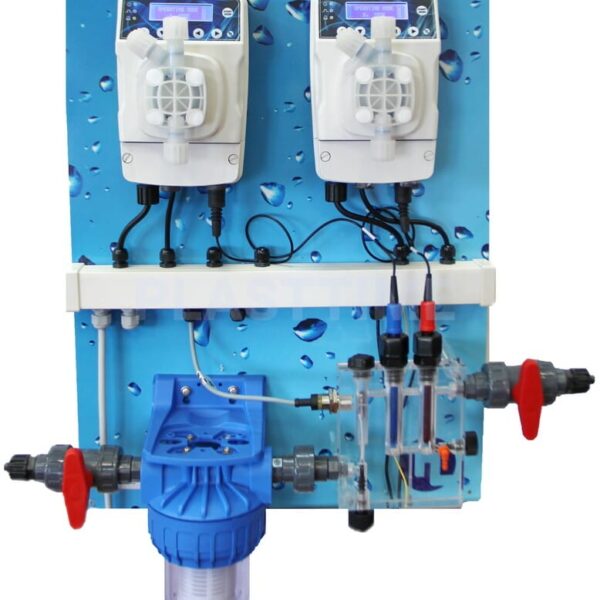

eONE GUARD 3 PH/CL PANEL (SCLO 3 HYCHLOR) — это профессиональная автоматическая система пропорционального дозирования, разработанная для бассейнов объёмом до 800 м³. В основе станции — два современных электромагнитных насоса-дозатора серии eONE PLUS со встроенными контроллерами pH и свободного хлора, а также проточный амперометрический датчик SCLO 3 HYCHLOR. Станция поставляется в виде полностью собранного и протестированного модуля на химически стойкой панели размером 450 × 600 × 8 мм, готового к монтажу и пуско-наладке.

Основа системы: насосы eONE PLUS

Сердце eONE GUARD 3 — два независимых насоса-дозатора серии eONE PLUS. Каждый насос обслуживает свой параметр и свою ёмкость с реагентом, что обеспечивает разделение функций и максимальную надёжность.

Производительность и давление

Производительность каждого насоса составляет 6 л/ч при противодавлении 7 бар. Это позволяет эффективно дозировать реагенты в системы с высоким гидравлическим сопротивлением и обеспечивает запас производительности для бассейнов различного объёма.

Интеллектуальное управление энергопотреблением

Насосы серии eONE оснащены системой регулирования потребляемой мощности в зависимости от противодавления в системе. При максимальной производительности насос потребляет всего 35 Вт — на 60% меньше, чем аналоги традиционной конструкции. Это даёт три ключевых преимущества:

• существенная экономия электроэнергии;
• снижение рабочей температуры насоса, включая электромагнит;
• уменьшение износа механических частей, что увеличивает срок службы и общую надёжность оборудования.

Постоянный объём впрыска

Система контроля изменения выходного потока по отношению к колебаниям противодавления обеспечивает стабильный объём впрыска в течение длительного времени. Даже при изменениях давления в системе дозирования насос сохраняет заданную производительность, что критически важно для точного поддержания химического баланса.

Максимальная частота впрыска

Насосы eONE PLUS поддерживают частоту впрыска до 300 имп/мин. Высокая частота импульсов обеспечивает равномерное распределение реагента в потоке воды и минимизирует пульсации, особенно при малых дозах.

Универсальное питание

Насосы рассчитаны на универсальное входное напряжение 100–250 В 50/60 Гц, что позволяет использовать их в любых электросетях без необходимости дополнительной настройки или установки стабилизаторов.

Класс защиты

Класс пылевлагозащиты насосов — IP65. Оборудование надёжно защищено от пыли и водяных струй, что позволяет устанавливать его в технических помещениях с повышенной влажностью.

Материалы проточной части

Такое сочетание материалов обеспечивает максимальную химическую стойкость, отсутствие коррозии и стабильность объёма импульса на протяжении всего срока службы.

Датчик свободного хлора SCLO 3 HYCHLOR

Ключевое отличие данной станции — использование проточного амперометрического датчика свободного хлора SCLO 3 HYCHLOR. Датчик предназначен для работы с гипохлоритом натрия и измеряет только неорганический свободный хлор.

Датчик SCLO 3 HYCHLOR поставляется с кабелем с адаптером для подключения к насосу, а также имеет встроенный клапан впрыска для подачи очистителя электродов, что существенно упрощает обслуживание и продлевает срок службы датчика. В комплект также входят стеклянные шарики PYREX для механической очистки медного электрода.

Калибровка датчика HYCHLOR

Калибровка датчика SCLO 3 HYCHLOR выполняется по двум точкам. Для калибровки нулевого значения («0») рекомендуется использовать угольный фильтр (CARBON KIT) — без его применения откалибровать датчик достаточно тяжело. Вторая точка калибровки выполняется по пробе воды из бассейна, концентрация хлора в которой предварительно измерена независимым фотометром. После калибровки линия забора возвращается в канистру с реагентом.

Контроль и управление

Система управления по датчику потока

Станция оснащена датчиком потока жидкости, который входит в комплект поставки. При отсутствии потока воды через измерительную кювету система автоматически переходит в режим ожидания «STAND BY». Это предотвращает дозирование реагентов в стоячую воду и исключает риск передозировки при остановке циркуляционного насоса.

Два режима дозирования

• Постоянный ON/OFF с установкой гистерезиса — насос работает непрерывно до достижения заданной точки уставки, затем отключается и возобновляет работу при выходе параметра за пределы гистерезиса.
• Пропорциональный PROP — продолжительность и частота включений насоса автоматически регулируются в зависимости от величины отклонения измеряемого значения от точки уставки.

Русифицированное меню

Управление осуществляется через русифицированное меню с упрощённой процедурой программирования и калибровки. Это делает настройку и обслуживание станции доступными для персонала без специальной подготовки.

Многоуровневая система защиты и сигнализации

eONE GUARD 3 оснащена несколькими независимыми системами контроля, обеспечивающими безопасность работы:

• UNDERLOAD (недогрузка) — контроль отсутствия дозируемого реагента в линии забора. Сигнализация срабатывает при опустошении резервуара, повреждении шланга забора или засорении клапана забора.
• OVERLOAD (перегрузка) — контроль превышения допустимого противодавления в системе. Сигнализация срабатывает при препятствиях в линии нагнетания, засорении клапана впрыска или превышении давления сверх технических характеристик насоса.
• Сигнализация по времени непрерывного дозирования — при непрерывной работе насоса дольше заданного времени система отключает насос и выводит сигнал тревоги.
• Задержка дозирования при включении — предотвращает подачу реагента в момент пуска системы, пока не установится стабильный поток воды.
• Настройка аварийной сигнализации по предельным концентрациям (MIN/MAX) — позволяет задать верхний и нижний пороги для pH и хлора.
• Релейный выход ON/OFF для аварийной сигнализации — позволяет подключить внешний световой или звуковой сигнализатор.
• Выходы 4–20 мА — для передачи данных на внешние системы управления или диспетчерские пульты.
• Поддержка датчика выходного потока — опционально, позволяет контролировать фактическую подачу реагента из головки насоса.

Полная заводская готовность

Станция поставляется смонтированной на химически стойкой пластиковой панели размером 450 × 600 × 8 мм. В комплект входит всё необходимое для монтажа и пуско-наладки:

• два насоса eONE PLUS 6-7 100/250V PVDF;
• датчик pH с кабелем 0,5 м;
• датчик хлора SCLO 3 HYCHLOR;
• кабель с адаптером и монтажный комплект для датчика хлора SCLO 3 HYCHLOR;
• два датчика уровня реагента с кабелями по 2 м;
• держатель датчиков PH-CL (FS) с монтажным комплектом;
• калибровочные растворы pH 7 и pH 9;
• два клапана впрыска реагента;
• два клапана забора реагента;
• шланги забора (ПВХ) и сброса (ПЭ) 4 × 6 мм;
• комплект инструкций по установке и обслуживанию.

Технические характеристики

Сравнение с POOL GUARD 3 PH/CL (SCLO 3 HYCHLOR)

Обе станции используют датчик SCLO 3 HYCHLOR для измерения свободного хлора, однако между ними есть принципиальные отличия:

Таким образом, eONE GUARD 3 представляет собой более современное и энергоэффективное решение с расширенными функциональными возможностями.

Заключение

eONE GUARD 3 PH/CL PANEL (SCLO 3 HYCHLOR) — это профессиональная система управления качеством воды для бассейнов объёмом до 800 м³. Два независимых насоса eONE PLUS с интеллектуальным управлением энергопотреблением, PVDF-головками и керамическими клапанами обеспечивают точное и стабильное дозирование реагентов. Амперометрический датчик свободного хлора SCLO 3 HYCHLOR даёт прямое и точное измерение концентрации неорганического хлора. Многоуровневая система защиты, включающая контроль UNDERLOAD и OVERLOAD, сигнализацию по времени непрерывного дозирования и настраиваемые пороговые значения, гарантирует безопасную работу. Полная заводская готовность, русифицированное меню и упрощённая процедура настройки делают станцию доступной для эксплуатации персоналом любой квалификации.
