Водоподготовка и водоочистка: роль автоматизации и контрольно-измерительного оборудования
Вода — основа жизнеобеспечения городов, промышленных предприятий и энергетических объектов. От её качества зависит здоровье людей, надёжность работы оборудования и эффективность производства. Природная вода, будь то из скважины или поверхностного источника, требует комплексной подготовки: удаления механических примесей, обезжелезивания, умягчения, обеззараживания и корректировки химического состава. Современные системы водоподготовки немыслимы без автоматизации, а ключевую роль в них играют дозирующие насосы, анализаторы и датчики.
Этапы водоподготовки и их аппаратурное оснащение
В зависимости от исходного качества воды и требуемых нормативов процесс подготовки включает несколько стадий:
- Механическая фильтрация — удаление взвешенных частиц.
- Обезжелезивание и деманганация — окисление растворённых железа и марганца с последующим осаждением.
- Умягчение — удаление солей жёсткости (кальция и магния) методом ионного обмена или реагентной обработки.
- Дезинфекция — уничтожение бактерий и вирусов с помощью хлорсодержащих реагентов, озона или УФ-излучения.
- Коррекция pH и стабилизационная обработка — предотвращение коррозии и накипеобразования в трубопроводах и теплообменниках.
На каждом этапе требуется точное дозирование реагентов и непрерывный контроль параметров. Именно здесь раскрываются возможности современного контрольно-измерительного и дозирующего оборудования.
Дозирующие насосы: выбор для любой задачи
Дозирующие насосы обеспечивают подачу химических реагентов в строго заданных количествах. От их надёжности и точности зависит стабильность процесса очистки и экономия ресурсов.
Базовое дозирование кислот, щелочей и гипохлорита
Для простых задач, таких как подщелачивание или подкисление воды, дозирование гипохлорита натрия в системы обеззараживания, применяются мембранные насосы с ручным управлением и регулировкой производительности — экономичное решение для небольших станций водоподготовки. Если требуется привязка к расходу воды, используются модели, получающие импульсный сигнал от расходомера и дозирующие пропорционально потоку.
Для более агрессивных сред и повышенных требований к химической стойкости применяются насосы с головкой из PVDF, керамическими шаровыми клапанами и мембраной из PTFE. Модели с двойной шкалой регулировки позволяют точно настраивать малые подачи, что актуально для дозирования концентрированных реагентов.
Автоматическое дозирование по сигналам датчиков
В современных системах водоподготовки насосы должны работать в замкнутом контуре управления, получая команды от анализаторов. Для этого предназначены насосы с входом 4–20 мА, пропорционально изменяющие производительность в зависимости от внешнего аналогового сигнала. Это идеальное решение для связки с анализатором pH, хлора или мутности: как только значение параметра отклоняется от нормы, насос автоматически корректирует дозу реагента.
Более широкие возможности предоставляют насосы с поддержкой множества режимов: дозирование от импульсного расходомера (с функциями умножения, деления, расчёта ppm), работа по сигналу 4–20 мА, а также дозирование по таймеру. Встроенные функции контроля наличия реагента в линии забора и превышения давления предотвращают аварии. Энергоэффективные модели потребляют значительно меньше мощности, что особенно важно при круглосуточной эксплуатации.
Для подачи флокулянтов и других вязких жидкостей оптимальны перистальтические насосы. Компактные модели с ручной регулировкой производительности обеспечивают бережное перекачивание без пульсаций. Рабочий шланг легко заменяется, что упрощает обслуживание.
Промышленные станции с высоким расходом
На крупных водоочистных сооружениях и в центральных тепловых пунктах (ЦТП) требуются насосы с производительностью до сотен литров в час. Промышленные мембранные насосы с электроприводом позволяют организовать мощное дозирование ингибиторов коррозии, деаэраторов и антинакипинов. Для точного управления такие насосы могут оснащаться сервомотором или частотным преобразователем, изменяя производительность по сигналу 4–20 мА.
Анализаторы и контроллеры: непрерывный мониторинг качества
Базовый контроль pH, RedOx и хлора

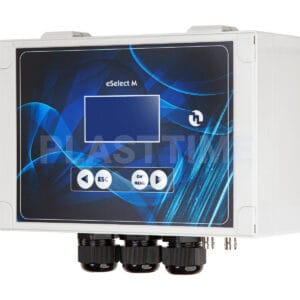

Для локальных станций водоподготовки и небольших котельных оптимальны анализаторы, измеряющие один или два параметра одновременно. Приборы имеют независимые релейные выходы (ON/OFF или PWM) и выход 4–20 мА, что позволяет напрямую управлять дозирующими насосами. Встроенный таймер и сигнализация по минимальным и максимальным значениям обеспечивают полную автономность.
Многопараметровый контроль и интеграция в SCADA
На крупных объектах (станции водоподготовки, ЦТП, промышленные предприятия) применяются анализаторы на 1, 2 или 3 измеряемых параметра. Они контролируют pH, RedOx, хлор, имеют гальванически изолированные выходы 4–20 мА, релейные выходы и интерфейс RS485 с поддержкой Modbus. Это позволяет интегрировать анализатор в диспетчерскую систему SCADA и вести электронный журнал параметров.
Особого внимания заслуживают системы удалённого мониторинга и управления через интернет. С помощью специальных модулей инженер может с планшета или ПК отслеживать качество воды, корректировать уставки и получать аварийные уведомления по электронной почте. Это незаменимо для территориально распределённых объектов ЖКХ.
Специализированные анализаторы для систем охлаждения и котлов
Для градирен и охлаждающих контуров разработаны контроллеры, измеряющие электропроводность и температуру, управляющие дренажным клапаном и дозированием ингибиторов в зависимости от продувки или таймера. Поддержка различных констант датчиков позволяет работать в широком диапазоне минерализации.
Датчики: органы чувств автоматизированной системы
Датчики обеспечивают первичную информацию о физических и химических параметрах воды. Современный ассортимент включает сенсоры, адаптированные для агрессивных сред и длительной эксплуатации.
Датчики pH и RedOx
В водоподготовке используются как пластиковые, так и стеклянные электроды. Для погружения в резервуары или установки в трубопроводы применяются датчики различного исполнения. Стеклянные модели выдерживают повышенные температуры и давление — идеальны для горячей воды в котельных. Датчики окислительно-восстановительного потенциала (RedOx) имеют аналогичные исполнения.
Датчики хлора
Для контроля остаточного хлора в питьевой воде применяются потенциостатические датчики, работающие в широком диапазоне pH и нечувствительные к изоциануровой кислоте и поверхностно-активным веществам. Они требуют постоянного потока через проточный держатель и имеют автоматическую температурную компенсацию. Для высоких требований к точности могут использоваться амперометрические датчики.
Датчики проводимости и температуры
Контроль электропроводности важен для оценки общей минерализации и своевременной продувки котлов или градирен. Датчики с графитовыми электродами подключаются к соответствующим анализаторам. Датчики температуры выпускаются в корпусах из различных материалов — для холодной и горячей воды.
Датчики уровня и потока
Для защиты насосов от «сухого хода» и контроля наличия реагента используются датчики уровня: погружные с регулировкой высоты или интегрированные в клапан забора. Датчики потока устанавливаются в проточные держатели и останавливают дозирование при отсутствии протока воды.
Интеграция: построение автоматизированной системы водоподготовки
Питьевое водоснабжение: дезинфекция хлором
На входе в резервуар чистой воды устанавливается датчик свободного хлора в проточном держателе. Сигнал поступает на анализатор, который при отклонении от заданной концентрации через выход 4–20 мА управляет насосом, дозирующим гипохлорит натрия. Датчик потока гарантирует, что дозирование происходит только при работающем насосе подачи воды. Все данные фиксируются и могут передаваться в диспетчерскую.
Умягчение воды: дозирование соли или кислоты
При использовании ионообменных фильтров требуется регенерация смолы раствором поваренной соли. Насос по импульсам от водосчётчика дозирует рассол пропорционально объёму обработанной воды. Если применяется реагентное умягчение известью или содой, управление ведётся от датчика жёсткости или pH. В этом случае анализатор через релейные выходы включает насос с точной регулировкой.
Котельная и ЦТП: ингибиторная обработка
В закрытых системах теплоснабжения критически важны дозирование ингибиторов коррозии и поддержание pH. Промышленный насос с функцией пропорционального управления по сигналу 4–20 мА от анализатора точно подаёт реагент. Датчики проводимости контролируют солесодержание, а датчики температуры — температуру теплоносителя. При превышении порога проводимости анализатор открывает клапан продувки.
Экономическая эффективность и экологичность
Внедрение автоматизированных систем дозирования и контроля даёт измеримые результаты:
- Снижение расхода реагентов на 20–40% за счёт точного дозирования по фактической потребности.
- Уменьшение количества аварий благодаря защите насосов от сухого хода и контролю давления.
- Продление срока службы оборудования (трубопроводов, теплообменников, фильтров) за счёт стабильного качества воды.
- Сокращение затрат на персонал — автоматика берёт на себя рутинные операции, а удалённый мониторинг позволяет одному оператору контролировать несколько объектов.
- Соблюдение санитарных норм — непрерывный контроль исключает риск подачи воды с превышением предельно допустимых концентраций.
Заключение
Водоподготовка — это сложный комплекс процессов, требующий точного управления реагентным хозяйством и постоянного контроля качества. Современное оборудование — от экономичных мембранных насосов до интеллектуальных анализаторов с облачным доступом — позволяет строить системы любой сложности, от небольшой котельной до городской станции водоснабжения. Правильный выбор насосов, датчиков и контроллеров гарантирует стабильную работу, экономию ресурсов и безопасность воды для потребителей.
